配電室耐高壓絕緣橡膠墊規格

發表日期：2020-06-03 08:04:21 文章編輯：北成電力瀏覽次數：2003

配電室高壓絕緣墊又稱為絕緣毯、絕緣墊、絕緣橡膠板、絕緣膠板、絕緣橡膠墊、絕緣地膠、絕緣膠皮、絕緣墊片等，具有較大體積電阻率和耐電擊穿的膠墊。用于配電等工作場合的臺面或鋪地絕緣材料。絕緣膠墊主要采用膠類絕緣材料制作，用NR，SBR和IIR等絕緣性能優良的非極性橡膠制造。

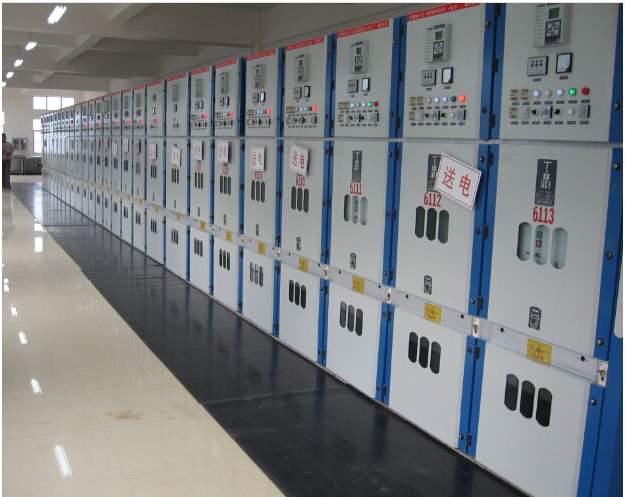

配電室高壓絕緣膠墊

耐高壓絕緣墊的原材料

1、天然橡膠（NR）以橡膠烴（聚異戊二烯）為主，含少量蛋白質、水分、樹脂酸、糖類和無機鹽等。彈性大，定伸強度高，抗撕裂性和電絕緣性優良，耐磨性和耐旱性良好，加工性佳，易于其它材料粘合，綜合性能方面優于多數合成橡膠。使用溫度范圍：約－60℃~＋80℃。特別用于制作絕緣膠墊、輪胎、膠鞋、膠管、膠帶、電線電纜的絕緣層和護套以及其他通用制品。

2、丁苯橡膠（SBR）是丁二烯和苯乙烯的共聚體。性能接近天然橡膠，是目前產量大的通用合成橡膠，其特點是耐磨性、耐老化和耐熱性超過天然橡膠，質地也較天然橡膠均勻。缺點是：彈性較低，抗屈撓、抗撕裂性能較差；加工性能差，特別是自粘性差、生膠強度低。使用溫度范圍：約－50℃~＋100℃。

3、丁基橡膠（IIR）是異丁烯和少量異戊二烯或丁二烯的共聚體。大特點是氣密性好，耐臭氧、耐老化性能好，耐熱性較高，長期工作溫度可在130℃以下；能耐無機強酸（如硫酸、硝酸等）和一般有機溶劑，吸振和阻尼特性良好，電絕緣性也非常好。缺點是彈性差，加工性能差，硫化速度慢，粘著性和耐油性差。使用溫度范圍：約－40℃~＋120℃。主要用作內胎、水胎、氣球及防震制品、耐熱運輸帶、耐熱老化的膠布制品。

1、耐高壓絕緣墊按耐電壓等級分類：

（1）5KV耐高壓絕緣墊技術參數：厚度 3mm；顏色紅，黑，綠

（2）10KV耐高壓絕緣墊技術參數：厚度5mm；顏色紅，黑，綠；

（3）15KV耐高壓絕緣墊技術參數：厚度5mm；顏色紅，黑，綠；

（4）20KV耐高壓絕緣墊技術參數：厚度6mm；顏色紅，黑，綠；

（5）25KV耐高壓絕緣墊技術參數：厚度8mm；顏色紅，黑，綠；

（6）30KV耐高壓絕緣墊技術參數：厚度10mm；顏色紅，黑，綠；

（7）35KV耐高壓絕緣墊技術參數：厚度12mm；顏色紅，黑，綠；

國家標準：配電室電壓10KV選 8mm厚工頻耐壓實驗10000V 1分鐘不擊穿,在工頻耐壓實驗18000V,20秒擊穿.配電室電壓35KV 10-12mm厚工頻耐壓實驗15000V 1分鐘不擊穿,在工頻耐壓實驗26000V,20秒擊穿.配電室低壓選5mm厚 500V以下工頻耐壓實驗3500V 1分鐘不擊穿,在工頻耐壓實驗10000V,20秒擊穿.

絕緣墊品名有：絕緣墊、高壓絕緣墊、高壓橡膠絕緣墊。

絕緣墊色澤有：黑色，紅色，綠色等

絕緣墊具有較大體積電阻率和耐電擊穿的膠板。用NR,SBR和IIR等絕緣性能優良的非極性橡膠制造。用于配電等工作場合的臺面或鋪地絕緣材料物理機械性能良好，具有優良的絕緣性能，

絕緣墊可在干燥的-35~+100℃空氣中介電系數要求高的環境中工作。通過220KV測試，正常工作在110KV以下的狀態下。

產品絕緣墊用途可用做鋪設地板及工作臺,配電房等。
